Tutorial: criando um CSO para RCT3 (Etapa A)

Antes de nada gostaria de lembrar que o postTutorial: criando um CSO para RCT3 (Etapa A) – corresponde ao primeiro post da série que terá seqüência em um segundo trabalho a ser apresentado em poucos dias. Portanto, fique atento as informações aqui apresentadas já que as mesmas serão complementadas no segundo post da série.



Nesta primeira fase (Etapa A) você encontrará as explicações, links para download e breves comentários sobre a utilização dos programas e scripts necessários para elaborar um CSO, bem como o primeiro Vídeo Tutorial que destaca as fases de elaboração de um CSO no Google SketchUp.



Vale lembrar que os posts foram divididos principalmente por dois motivos. Primeiro porque, sobretudo, a Etapa A contém muita informação, de modo que a união de todos os comentários, dicas, vídeos e explicações em um único post seria cansativo. Em segundo lugar, muitos dos que acessam o lassoares-rct3 já possuem alguma experiência quando o assunto é a criação de CSOs, principalmente, no uso do Google SketchUp ou de qualquer outro programa de modelagem em 3d. Sendo assim, torna-se mais fácil buscar as informações se elas estiverem divididas.



Espero que aproveitem cada um dos detalhes apresentados e não se esqueçam de comentar ou pedir informações caso algo não fique claro. De igual modo, peço que o post, o Vídeo Tutorial e as informações neles contidas não sejam reproduzidas (mesmo que parcialmente) sem autorização – a ser solicitada nos comentários do post que apresenta essas mesmas informações. Desde já agradeço a compreensão de todos. Bom, vamos ao que interessa.





Tutorial CSO Etapa A (lassoares-rct3)



Programas e Scripts necessários para a criação de um CSO:

1) Google SketchUp – programa utilizado para criação de modelos em 3D (clique para baixar).



2) Scripts (RCT3 Tiles, Parametrics Module e ASE Exporter)scripts são conjuntos de comandos que disponibilizam recursos variados para um determinado programa. Nesse caso, os scripts destacados serão necessários para utilizar o Google SketchUp de forma eficaz.



O script, aqui chamado RCT3 Tiles é essencial para obter precisão na modelagem 3d, já que o mesmo indicará o exato tamanho e posição de um tile, ou seja, um quadrado de espaço no RCT3 que possui 4 x 4 metros. Por exemplo, se o objetivo é inserir uma peça de 4 metros o script RCT3 Tiles indicará como essa peça deve ser modelada de modo que sua posição seja adequada para a inserção no RCT3, como destaca a imagem abaixo:





Tutorial CSO 001 (lassoares-rct3)



Para instalar o script RCT3 Tiles observe a imagem abaixo:





Tutorial CSO 002 (lassoares-rct3)

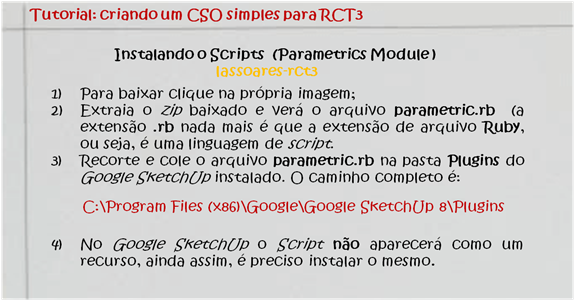

Por sua vez, o script Parametrics Module é necessário para que outros scripts funcionem no Google SketchUp, sendo assim, pode ser considerado um script gerador de parâmetros. Para a instalação do mesmo siga os seguintes passos:





Tutorial CSO 003 (lassoares-rct3)



Por fim é preciso instalar o ASE Exporter. Esse terceiro script é necessário para que as peças modeladas no Google SketchUp sejam exportadas, ou seja, para que sejam convertidas em arquivos que posteriormente serão trabalhados no Importer do RCT3. O ASE Exporter converte os modelos 3d em arquivos .ase – essa extensão servem para trocar cores entre os programas de criação e edição de imagens, de modo que para converter o modelo do Google SketchUp em uma peça compatível com o RCT3 será preciso, antes de nada, exportá-la como um arquivo .ase. Veja como instalar na imagem abaixo:





Tutorial CSO 004 (lassoares-rct3)

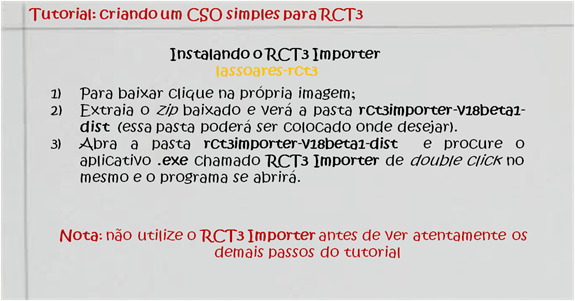

3) RCT3 Importer – programa utilizado para converter os arquivos .ase em arquivos .ovl (arquivos que possuem as extensões dos sets montados para o RCT3, o mesmo contém um código adicional de execução para o RCT3, portanto, não há como criar um CSO sem criar um arquivo .ovl no RCT3 Importer). No momento utilizo a versão v18b1, de modo que os passos destacados nesse tutorial correspondem ao uso dessa mesma versão (v18b1). No entanto, vale lembrar que existe a versão v18b2 que segundo o jonwil (criador do programa) teve inúmeras revisões. A decisão é sua, por enquanto, mantive a versão v18b1 por estar acostumado a trabalhar com ela. Para instalar observe a imagem abaixo:





Tutorial CSO 005 (lassoares-rct3)

Vídeo Tutorial 001:

O Vídeo Tutorial 001 apresenta as fases de criação que envolvem o uso do Google SketchUp, bem como destaca parte das explicações necessárias para o uso desse mesmo programa, no entanto fique atento aos detalhes apresentados no texto que segue abaixo do vídeo.







Observações quanto ao uso de texturas na criação de um CSO para RCT3:



  • Como destacado no vídeo as texturas utilizadas devem possuir dimensões de 56 x 56, 128 x 128, 256 x 256 pixels ou até mesmo 512 x 512 pixels, ao que tudo indica, é possível usar dimensões ainda maiores, no entanto, lembra-se que quanto maior a dimensão maior será o tamanho do arquivo e isso deve ser levado em conta.
  •

Existem várias formas de obter texturas, dentre elas é possível visitar sites especializados que oferecem texturas gratuitas para download , exemplo disso, é o cgtextures. Se preferir também é possível criar sua próprias texturas utilizando editores de imagem.



Por fim fica a dica de organizar as texturas em seu computador e nomeá-las por categorias, por exemplo: vidros, madeira, tecidos etc. Sem dúvida isso auxiliará na criação de CSOs já que além de uma boa modelagem é preciso inserir uma boa textura e ter um bom banco de dados é essencial para isso.



Observações quanto ao número de faces na criação de um CSO para RCT3:



Todas vez que uma peça for modelada no Google SketchUp você deverá ficar atento ao número de faces, por exemplo, um cubo, tal qual o que aparece no Vídeo Tutorial 001, possui 12 faces – 6 faces internas e 6 faces externas – entretanto se pensarmos em uma peça como um barril este número sobe para 286 faces, se formos além e criarmos um barril com bordas e pedaços de madeira o número de faces alcançará 877. Mas o que isso quer dizer?





Tutorial CSO 006 (lassoares-rct3)



Como dito, se acrescentarmos bordas e outras peças ao modelo o número de faces chegará a 877. Ou seja, o CSO desaparecerá com um mínimo distanciamento da visão na tela do RCT3. Por isso quando exportar esse modelo o Google SketchUp dará a mensagem abaixo destacada:





Tutorial CSO 007 (lassoares-rct3)



Resumindo, não se anime muito com modelos complexos e repletos de faces. Mas lembre-se, você poderá dividir o modelo exportado, mas isso gerará mais trabalho depois, pois ao invés de um arquivo você terá que criar 2 ou 3.



Por enquanto é isso, espero que gostem e aproveitem.



Lassoares Mar./2011.
